Bosch Smart System eBike 🚴 Anschlüsse & Stecker für Zubehör erklärt 🔌 Motor Abdeckung entfernen 🔧

Durch Klick auf das Video wird eine Verbindung zu YouTube hergestellt und Nutzerdaten an Google gesendet Datenschutzerklärung von YouTube

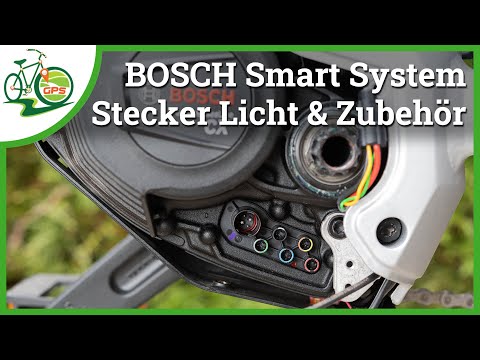

[Video] Bosch smart System Motor Anschlüsse erklärt

Veröffentlicht: 11. Oktober 2024
Letzte Aktualisierung: 11. Oktober 2024
Mehr zum Thema:
Tippe auf ein Thema und finde alle passenden Artikel

Wozu ist welcher Stecker am Bosch smart System eBike? Alle Anschlüsse von Performance Line CX & Co erklärt und wichtige Hinweise zum Nachrüsten von Licht, GPS-Tracker & Zubehör.

In diesem Video zeige ich dir, wie du an die Anschlüsse von deinem Bosch eBike mit dem neuen smart System ran kommst. Dazu entferne ich die Kurbel und die Motor Abdeckung.

Im Detail erkläre ich dir alle Anschlüsse und gebe Tipps, wo du welches Zubehör anschließen kannst und was du dabei beachten musst.

Die Anleitung gilt für Motoren vom smarten System (BES3).

  • Neuer Performance Line CX (BDU38x)
  • Performance Line CX (BDU37x)
  • Performance Line (BDU33x)
  • Active Line (BDU33x)
  • Active Line Plus (BDU33x)
  • Cargo & Speed Modelle (BDU37x)

Sind die Anschlüsse vom neuen Bosch CX Motor identisch mit dem bisherigen CX Motor?

Ja! Alle Anschlüsse und auch die elektrische Beschaltung sind identisch zwischen bisherigem BDU37 Motor und neuem BDU38 Motor.
Deshalb gilt dieses Video genauso für die neueste Gen5 vom Performance Line CX Motor.

Kurbel abziehen

Ob du die Kurbel abziehen musst oder nicht, hängt von deinem Fahrrad Hersteller ab. Meist kommst du ohne diesen aufwändigen Schritt aus und die Motor-Abdeckung kann einfach so mit ein paar Schrauben entfernt werden.

Ansonsten war das beim ROSE Testrad gar nicht so schwierig wie ich mir das bisher vorgestellt habe.

Kurbel entfernen
Kurbel entfernen

Sehr gute Erfahrungen habe ich mit diesem Kurbelabzieher* gemacht. Damit brauchst du auch nur ein einziges weiteres Werkzeug – einen 8er Innensechskant Schlüssel.

Motorabdeckung entfernen

Als nächstes muss die Kunststoff-Design-Abdeckung vom Motor weg. Da haben die meisten Hersteller was eigenes entwickelt.

Du musst einfach schauen, wo da Inbus oder Torx Schrauben zu lösen sind.

Bosch Stecker & Anschlüsse im Detail

Ich zeige dir die immer zwingend belegten Stecker für:

  • Akku
  • Display (HMI)
  • Der Geschwindigkeitssensor ist nicht mehr zwingend, wenn der Hersteller den Felgenmagneten mit Motor internem Sensor nutzt.
Alle Anschlüsse am Bosch smart System eBike
Alle Anschlüsse am Bosch smart System eBike

Beleuchtung nachrüsten

Die wichtigsten Anschlüsse zum Nachrüstzen von Beleuchtung sind die beiden Lichtanschlüsse.

Es gibt getrennte Stecker für Frontscheinwerfer und Rücklicht. Dazu passende Kabel:

Lichtkabel am Bosch smart System installieren
Lichtkabel am Bosch smart System installieren

Im Video erkläre ich dir, wie du Strom aus den Lichtanschlüssen bekommst, wieviel Leistung maximal möglich ist und was passiert, wenn du doch mal den Anschluss überlastest.

Bosch PowerPort

Alle BDU33x, BDU37x und BDU38x Motoren verfügen über mindestens einen Power Port für Zubehör zum Nachrüsten.

Mit diesem High-Power-Port (HPP) Spezial-Kabel* kannst du Handy-Stromversorgung & Co am Bosch Akku anschließen. Bei Amazon bestellen*.

High-Power-Port Kabel für Zubehör
High-Power-Port Kabel für Zubehör
USB Ladeelektronik am eBike nachrüsten

Smartphone am E-Bike laden. Mit einer USB-Ladeelektronik komfortabel den großen eBike Akku anzapfen. Funktioniert an fast jedem E-Bike und liefert genug Strom für Handy, GPS & Co.

Wenn kein Geschwindigkeitssensor per Kabel angeschlossen ist, kannst zu zusätzlich noch den Low Power Port (LPP) mit diesem LPP-Spezial-Kabel* anzapfen.

Hast du schon mal Zubehör an den Anschlüssen von deinem Bosch eBike angeschlossen? Schreib mir deine Erfahrungen gerne in die Kommentare.

Noch mehr über Navigation am Fahrrad erfahren?

Melde dich jetzt kostenlos zur GPS Radler Infomail an

Was dich in der Infomail erwartet und Datenschutz.
